KG01—SY系列 測寬儀
咨詢電話：17331253826
1、產品簡介：

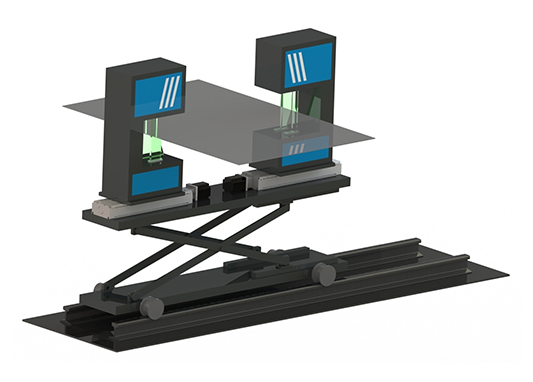

設備采用雙測頭測寬原理對板材的寬度進行測量，測頭豎直布置，可測量板面呈水平狀態下通過的板材寬度。測寬儀的雙測頭分別獨立設置在套滑臺模組上，且每個測頭處增設廣角測頭，通過廣角測頭監測的板材邊緣位置調整寬度測頭的位置。測寬儀主要配置上位機控制系統、外接LED顯示屏、高壓離心風機等，可增配嵌入式智能模塊。
2、測量原理：
寬度測量原理圖
位置自動監測原理
3、功能描述：
（1）液晶屏顯示內容：實時測量值、標準值、上下公差等。
（2）外接屏顯示內容：實時測量值。
（3）產品參數設置：可設置產品規格、標準寬度值、上下公差等參數。
（4）系統參數設置：可設置刷新頻率、通信端口、系統的校零等。
（5）報警設置：可設置報警的閾值，測量值超差時聲光報警。
（6）修正功能：自動修正，放入標準直徑量塊后自動校準。
手動修正，填入修正量（需增加或減小的數值）后修正。
（7）開關量信號輸出功能：當測量數據超過設定的范圍時，輸出開關量信號。
4、適用范圍：
設備主要用于冷軋金屬板材、熱軋金屬板材、塑料板、橡膠板、木板等板材生產線的寬度方向平行于地面的在線寬度檢測。
5、技術參數：
|
型號 |
測量范圍 （mm） |
被測物寬度 （mm） |
測量精度 （mm） |
重復性 （mm） |
測量頻率 （Hz） |
外形尺寸 （mm）（L×W×H） |
重量（KG） |
|
KG01-SY700-C |
200-700 |
250-650 |
±0.08 |
0.03 |
2000 |
1380×350×1250 |
330 |
|
KG01-SY900-C |
200-900 |
250-850 |
±0.08 |
0.03 |
2000 |
1600×350×1250 |
380 |
|
KG01-SY1200-C |
200-1200 |
250-1150 |
±0.08 |
0.03 |
2000 |
1900×350×1250 |
500 |
|
KG01-SY1500-C |
200-1500 |
250-1450 |
±0.08 |
0.03 |
2000 |
2200×350×1250 |
650 |
