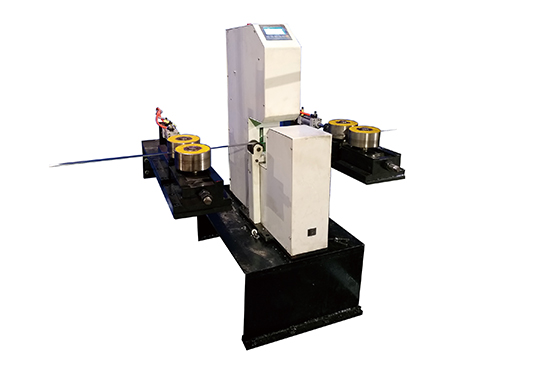

K/HG02-DG系列 測寬測厚儀
咨詢電話：17331253826
1、產品簡介
設備采用單測頭測寬原理對矩形或方形截面產品的寬度和厚度進行測量，2組測頭呈水平、豎直布置，可同時測量被測物寬度和厚度。主要配置小型單片機系統、外接數碼管顯示屏，根據需要可增配嵌入式智能模塊、上位機控制系統等。設備下部可配置簡易調高支座、手動絲杠調高支座等輔助設備。
2、測量原理
KHG02型測寬測厚儀是專門用于小規格帶鋼和方鋼測量的產品，它采用了CCD成像法的光電測量原理。其測量原理圖如圖所示：
3、功能描述
（1）液晶屏顯示內容：實時測量值、標準值、上下公差等。
（2）外接屏顯示內容：實時測量值。
（3）產品參數設置：可設置產品規格、標準寬度值、厚度值、上下公差等參數。
（4）系統參數設置：可設置刷新頻率、通信端口、系統的校零等。
（5）報警設置：可設置報警的閾值，測量值超差時聲光報警。
（6）修正功能：自動修正，放入標準直徑量塊后自動校準。
手動修正，填入修正量（需增加或減小的數值）后修正。
（7）數據傳輸功能：可上傳數據至上位計算機。
4、適用范圍
設備主要用于矩形或方形截面的金屬、塑料、橡膠等制品生產線的在線寬度和厚度同時精密檢測。
5、技術參數
|
型號 |
測量范圍 （mm） |
被測物寬度 （mm） |
被測物厚度 （mm） |
測量精度 （mm） |
測量頻率 （Hz） |
外形尺寸 （mm）（L×W×H） |
重量（KG） |
|
KHG02-DG15/15 |
0-15 |
0.1-10 |
0.1-10 |
±0.01 |
2000 |
500×120×620 |
30 |
|
KHG02-DG40/40 |
0-40 |
0.1-30 |
0.1-30 |
±0.03 |
2000 |
600×140×740 |
52 |
|
KHG02-DG70/70 |
0-70 |
1-55 |
1-55 |
±0.05 |
2000 |
720×150×890 |
70 |
