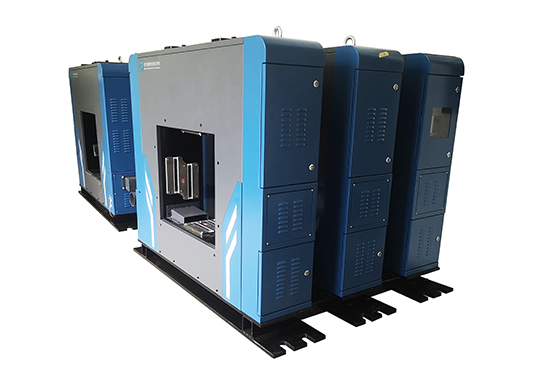

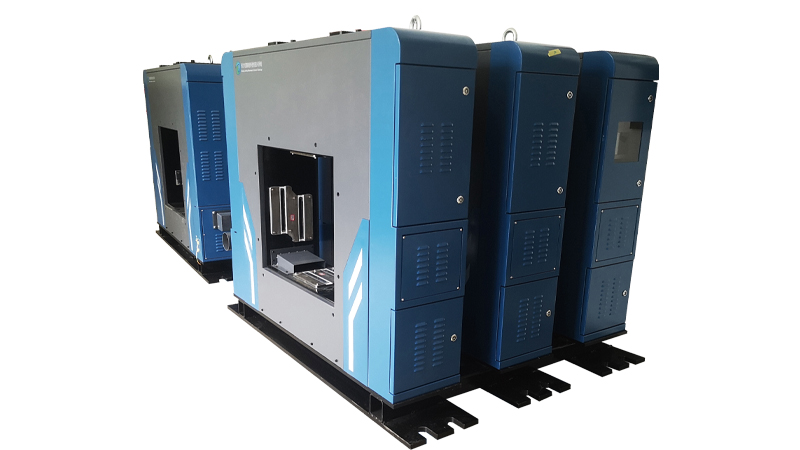

ZG06-D/SG系列在線動態米直線度測量儀

（專利號ZL2021 2 1644266.1）

關鍵字：在線動態米直線度測量儀，米直線度，直線度測量儀，在線直線度測量儀，直線度測量儀，

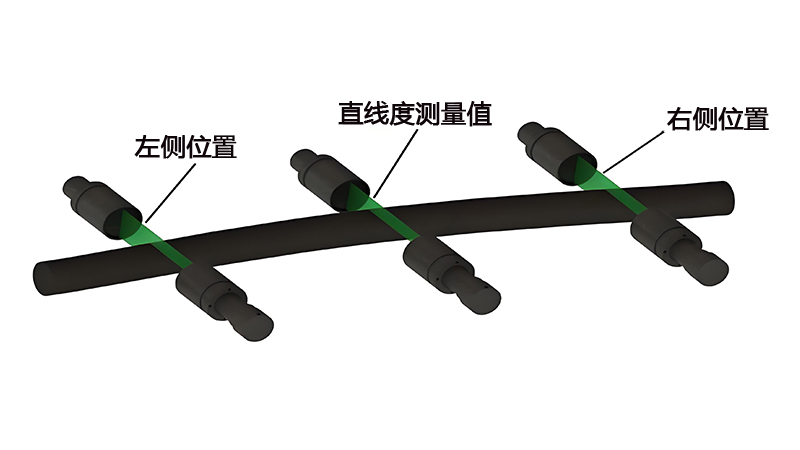

1. 基本原理





布置三組物方遠心光電傳感器，同時獲取被測物三個點的坐標位置，實時測量被測物米直線度偏差。



2. 數據計算方法

數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ₁、Y軸的直線度誤差為δ₂，即可計算出棒材直線度的實際誤差δ。

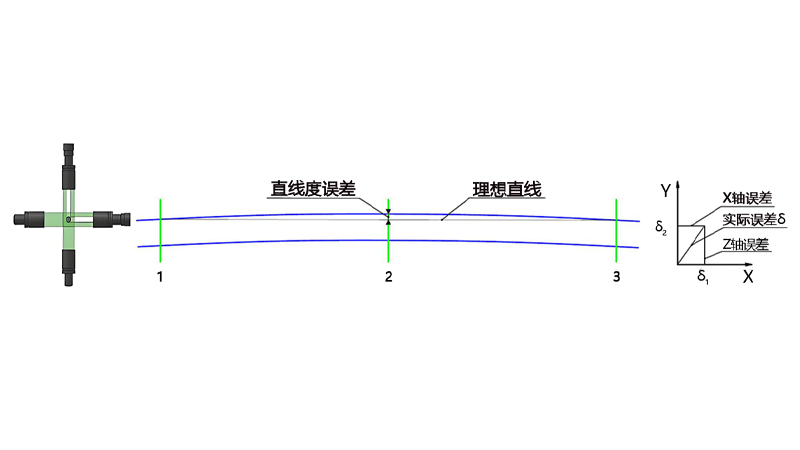

直線度計算原理圖

每臺測量儀內采用成90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。

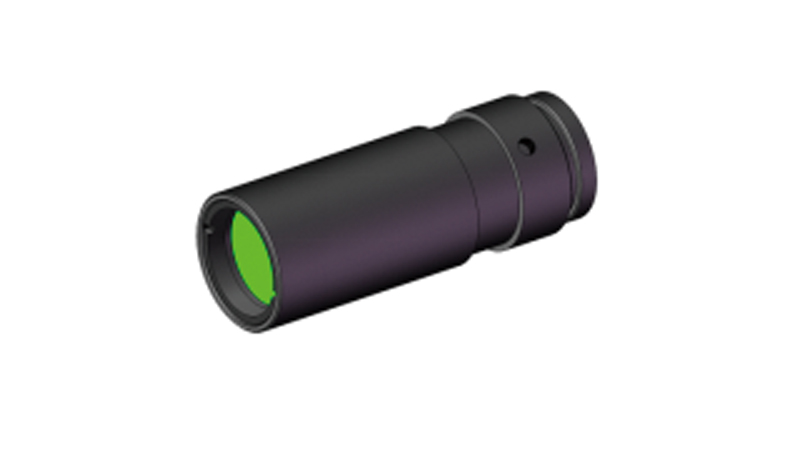

3. 測頭

藍鵬自主研發光電測頭，采用鋁合金制作，散熱性能良好

每組測頭由一個發射端和一個接收端組成

采用高亮度LED光源，最高亮度可達3000mcd

測量頻率2000HZ

正常使用壽命在80000小時以上

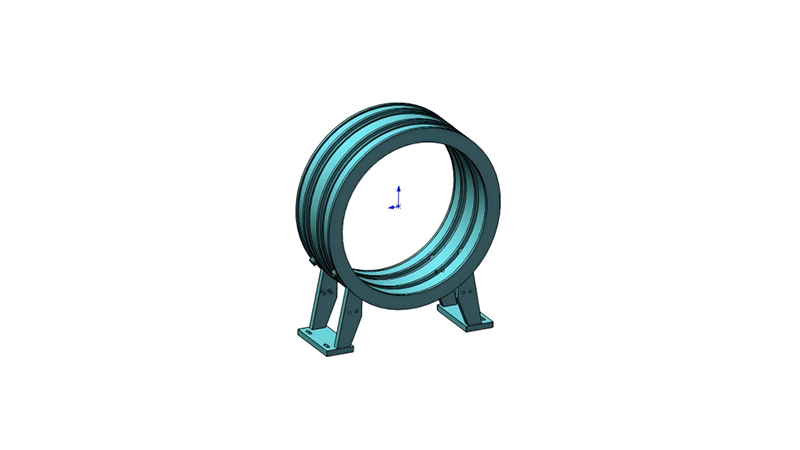

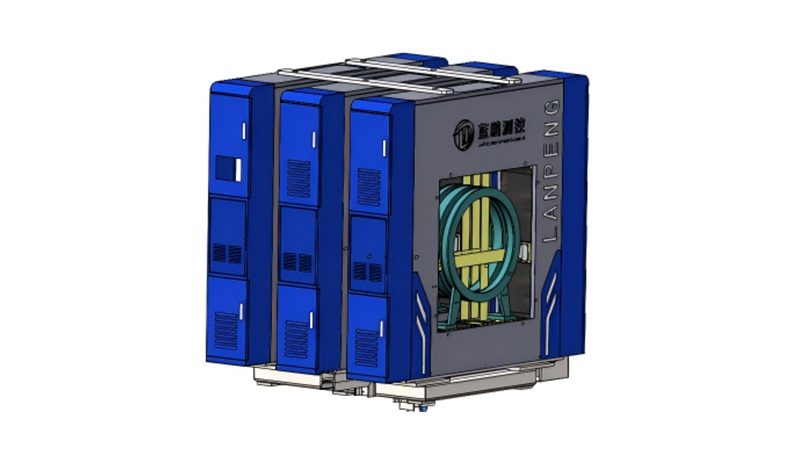

4. 機械結構

  測量儀分前中后三組采集模塊，嚴格實現同步測量，可按具體需求排布采集模塊間距，采集模塊通過鑄件大盤集成在一個底座，結構穩定，落位方便。





5. 冷卻防護系統

搭配冷卻循環系統，可有效隔絕熱軋被測物的熱輻射，保證內部電器元件溫度在正常工作范圍。



6. 拓展接口

硬件接口涵蓋RS422，RS232，RS485，RJ45，繼電器干接點輸入輸出。

RS422，RS232，RS485支持Modbus-RTU協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。

RJ45支持Modbus-TCP，OPC-UA，S7，MQTT協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。繼電器干接點輸入輸出可與外部傳遞交互開關量信號。

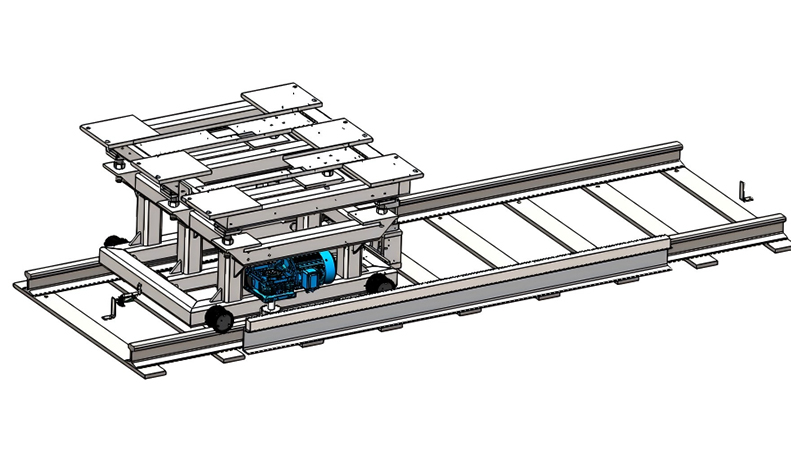

7. 支撐底座

測量儀標配固定安裝底座，也可根據工況選擇軌道下線形式。底座配備高度調節螺栓，彌補地基制作誤差。

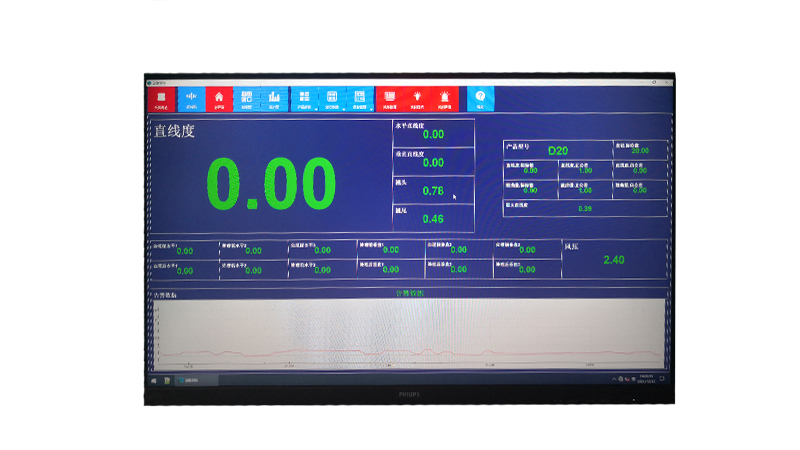

8. 測量界面/功能



采用工控機計算，配備藍鵬新一代測量軟件，操作簡單，測量數據一目了然。

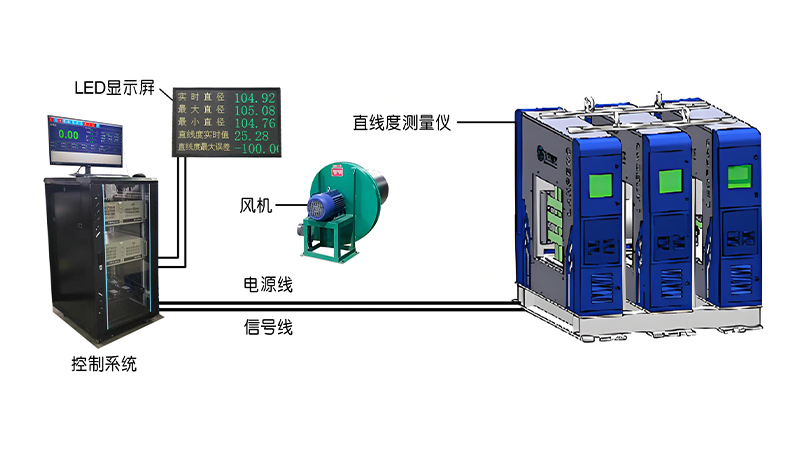

9. 設備整套示意圖









10. 適用范圍

設備主要用于金屬棒材、管材、陶瓷管材等產品需要在線快速測量直徑和直線度檢測。





11. 功能簡述

1）測量項目

實時直徑測量值，橢圓度數值；

實時米直線度誤差值，整根直線度數據；

兩端及中間直線度數據；

超差值及超差位置

2）軟件功能

產品參數設置：可設置產品規格、棒材標稱直徑、直線度公差等參數；

系統參數設置：可設置故障通道、通信端口、系統的校零等。

測量結果的聲光報警：可設置報警的閾值，測量值超差時聲光報警；管材兩端500mm內直線度設置報警，整根鋼管直線度設置超差報警。

修正功能：誤差過大時，放入標準直棒后校準可恢復精度；

存儲功能：每根鋼材保留一個完整的測量記錄，數據存儲時間大于1年。

機器狀態監測：實時監測設備狀態，異常狀態自動報警

可遠程進行軟件升級



12. 技術參數：



型號	測量 范圍 （mm）	被測物 直徑 （mm）	直徑 測量精度（mm）	直線度 測量精度 （mm/m）	測量 頻率 （Hz）	外形 參考尺寸 （mm）（L×W×H）	重量 參考（KG）
ZG06-DG70	0-70	1-60	≤±0.02	≤±0.2	2000	1150×1260×1450	900
ZG06-SG150	20-150	30-140	≤±0.04	≤±0.3	2000	1500×1300×1300	1300
ZG06-SY400	40-400	60-380	≤±0.05	≤±0.3	2000	1950×1300×1750	2200



注：其他型號按需求定制。
